Mực in Evolis R3011: chọn đúng ribbon cho máy thẻ Pebble 4
Mực in Evolis R3011 là ribbon màu YMCKO, có định mức danh nghĩa 200 mặt in trên một cuộn. Mã này từng được dùng với máy in thẻ trực tiếp như Evolis Pebble 4. Trước khi mua, cần kiểm đúng model máy, mã consumable và tình trạng hỗ trợ của vật tư.

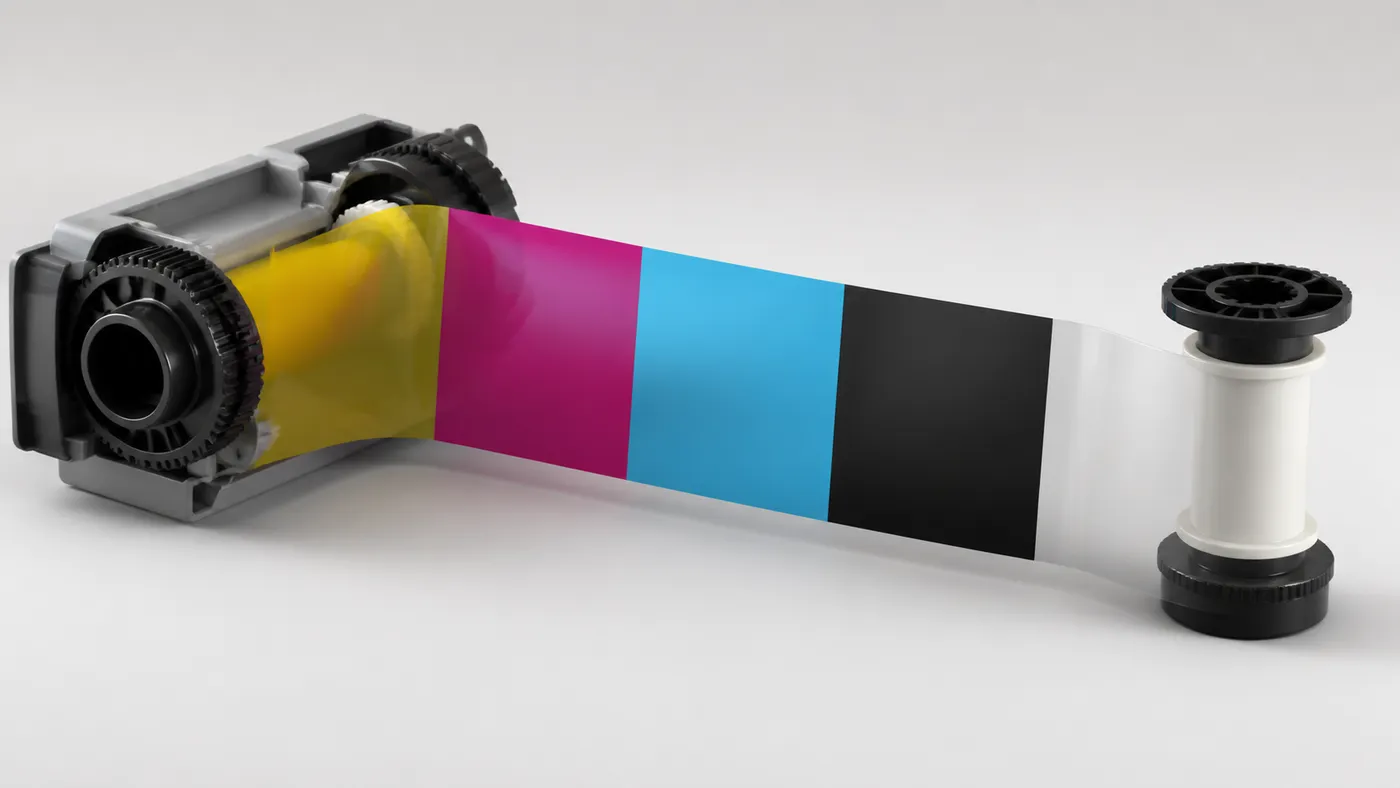

R3011 không phải hộp mực phun. Nó là dải film gồm năm panel Yellow, Magenta, Cyan, Black và Overlay. Máy dùng nhiệt để chuyển màu lên thẻ rồi phủ lớp trong suốt lên bề mặt.
Mực in Evolis R3011 có cấu tạo và định mức ra sao?
Ba panel Y, M, C tạo ảnh màu bằng nhiều mức nhiệt. Panel K là mực resin đen, dùng cho chữ và barcode sắc. Panel O tạo lớp phủ trong, giúp giảm trầy xước nhẹ.
Mỗi mặt thẻ màu toàn phần tiêu thụ một chu kỳ YMCKO. Vì thế, một cuộn 200 prints cho tối đa khoảng 200 mặt, không mặc nhiên là 200 thẻ. In màu hai mặt sẽ dùng hai chu kỳ cho mỗi thẻ.
Định mức cũng không bằng sản lượng đạt. Nếu hỏng 8 mặt trong 200 lượt, yield là 96%. Chi phí mỗi thẻ đạt phải chia cho 192, cộng thẻ trắng và thời gian thao tác.
Pebble 4 dùng công nghệ dye sublimation cho màu và thermal transfer cho K. Độ phân giải danh nghĩa của dòng máy là 300 dpi. Ảnh nguồn thấp hoặc bị nén vẫn cho kết quả xấu dù ribbon đúng.
Thẻ ID-1 phổ biến có kích thước 85,60 x 53,98 mm. Độ dày 0,76 mm tương đương 30 mil là quy cách hay gặp. Máy và khay nạp phải được chỉnh đúng độ dày thẻ.
Panel overlay không phải màng laminate dày. Nó hỗ trợ bảo vệ bề mặt trong sử dụng thông thường. Thẻ cọ xát nhiều hoặc tiếp xúc hóa chất cần giải pháp bảo vệ khác.
Tài liệu tương thích consumable của hãng là nguồn cần kiểm trước khi đặt. R3011 được mô tả là YMCKO, 200 prints mỗi roll. Người mua nên đối chiếu ảnh hộp, part number và danh sách máy tại thời điểm mua.
Không nên thay R3011 bằng ribbon cùng kích thước nhưng khác mã. Sensor, lõi cuộn và thông số nhiệt có thể khác. Ribbon không tương thích dễ báo lỗi hoặc làm gãy film.
R3013 là 1/2 YMCKO, có cấu trúc panel màu ngắn hơn và định mức khác. R3314 là YMCKO-K cho kịch bản hai mặt cụ thể. Hai mã này không phải tên mới của R3011.
Bảng kiểm mua ribbon, thẻ trắng và vật tư vệ sinh
Một đơn mua hoàn chỉnh cần ba nhóm vật tư. Đó là ribbon, thẻ trắng và bộ làm sạch. Chỉ dự trù cuộn màu sẽ làm máy dừng vì hết cleaning card hoặc roller bẩn.
| Hạng mục | Thông số khóa | Cách kiểm khi nhận | Rủi ro nếu sai |
|---|---|---|---|
| Ribbon | R3011, YMCKO, 200 prints | Part number, seal, lot | Máy không nhận hoặc lệch màu |
| Thẻ trắng | CR80, 0,76 mm, bề mặt sạch | Đo mẫu và soi cong | Kẹt thẻ, đầu in xước |
| Cleaning card | Đúng bộ cho máy | Bao kín, chưa khô | Roller kéo thẻ bị trượt |
| Cleaning swab | Không xơ, còn dung môi | Ngày và tình trạng túi | Bụi bám đường in |
| Hộp bảo quản | Khô, tránh sáng, chống ép | Nhiệt ẩm kho có log | Ribbon dính hoặc nhăn |
Kho nên quản lý theo lot và ngày nhận. Không đặt vật nặng lên hộp ribbon. Giữ cuộn trong bao kín đến lúc sử dụng để tránh bụi cùng thay đổi ẩm.
Khoảng 15–25°C và độ ẩm tương đối 40–60% là một khung kho tham khảo. Luôn ưu tiên điều kiện in trên nhãn cùng datasheet. Không để ribbon cạnh cửa sổ hoặc luồng nóng của tủ điện.
Khi chuyển từ kho lạnh sang phòng in, để vật tư cân bằng nhiệt trước khi mở bao. Ngưng tụ trên ribbon hoặc thẻ sẽ tạo đốm. Không lau bề mặt film bằng tay.
Thẻ trắng phải phẳng, sạch và không có ba via. Cầm ở cạnh để tránh dầu tay. Một hạt bụi cứng có thể tạo vệt lặp hoặc làm hỏng lớp bảo vệ đầu in.
Khi nhận hàng, chụp part number, lot và seal. Lập một thẻ test với dải màu, chữ nhỏ cùng barcode. So sánh với mẫu chuẩn đã lưu, không chỉ nhìn trên màn hình.
Quản lý vật tư theo số lượt in tốt hơn theo số cuộn cấp. Nếu máy có counter, ghi số đầu và cuối ca. Chênh lệch lớn giữa counter với thẻ đạt sẽ chỉ ra tỷ lệ hỏng.
Mã consumable và số lượng có thể được quản lý trên hệ thống đặt làm riêng từ công ty MONA. Trường tối thiểu gồm máy dùng, lot ribbon, số mặt in và số thẻ hỏng. Không nên chỉ ghi một dòng văn phòng phẩm.
Cách thay cuộn và hiệu chỉnh bản in đầu tiên
Tắt tác vụ in trước khi mở nắp máy. Chờ đầu in nguội và tuân theo hướng dẫn model. Không dùng vật kim loại cạy ribbon bị kẹt.
- Tháo cuộn cũ: giữ đúng hai lõi, tránh chạm đầu in và sensor.
- Vệ sinh: chạy cleaning card, làm sạch roller theo hướng dẫn của máy.
- Lắp cuộn mới: đặt trục cấp cùng trục thu đúng vị trí, film đủ căng.
- Đóng nắp: chờ máy nhận ribbon và về trạng thái sẵn sàng.
- In mẫu: dùng một file chuẩn có ảnh, chữ đen, vùng xám và barcode.
- Ghi nhận: lưu lot, ngày lắp, counter và người thay.
Không tăng nhiệt đầu in ngay khi thấy màu nhạt. Trước tiên, kiểm profile màu, loại thẻ và tình trạng đầu in. Nhiệt quá cao có thể làm film đứt hoặc rút ngắn tuổi thọ đầu in.
Barcode nên in bằng panel K để cạnh rõ hơn. Chữ nhỏ cũng cần resin black thay vì đen tổng hợp từ YMC. Phần mềm thiết kế phải đánh dấu đúng đối tượng dùng K.
Vị trí ảnh lệch có thể do thẻ trượt, roller bẩn hoặc thông số offset. Hãy đo lệch theo mm trên ba thẻ liên tiếp. Chỉnh một biến mỗi lần rồi in lại.
Màu trên màn hình và thẻ không thể giống tuyệt đối nếu thiếu quy trình quản lý màu. Dùng cùng file chuẩn, driver và setting để so lô. Không đánh giá dưới hai nguồn sáng khác nhau.
Lỗi in thường gặp và cách xác định nguyên nhân
Vệt trắng dọc thường đến từ bụi trên thẻ hoặc đầu in. Nếu vệt xuất hiện cùng vị trí trên mọi thẻ, hãy dừng máy để kiểm. Tiếp tục in có thể làm đầu in xước sâu hơn.
- Ribbon đứt: nhiệt quá cao hoặc film kẹt; giảm setting về chuẩn và kiểm đường chạy cuộn.
- Film nhăn: lực căng lệch hoặc nhiệt không đều; lắp lại lõi và kiểm roller.
- Màu ám vàng: profile hoặc file nguồn sai; in lại mẫu chuẩn trước khi đổi ribbon.
- Chữ đen mờ: đối tượng chưa dùng panel K; chỉnh template và kiểm driver.
- Overlay có sọc: bụi, đầu in hoặc card cong; vệ sinh rồi thử thẻ phẳng mới.
- Máy báo thiếu ribbon: mã không tương thích hoặc sensor bẩn; đối chiếu part number và làm sạch đúng cách.
Nếu ribbon đứt tại cùng một vị trí của ảnh, file có thể chứa vùng mật độ cao. Nếu đứt ngẫu nhiên, kiểm cuộn, lõi và cơ cấu kéo. Đừng nối film bằng băng keo rồi tiếp tục chạy.
Khi đầu in có một điểm chết, vệt trắng sẽ lặp cố định theo chiều chạy thẻ. Cleaning không khắc phục được phần tử nhiệt hỏng. Cần kỹ thuật viên xác nhận trước khi thay cụm đắt tiền.
Bảo trì vật tư phải nằm trong hồ sơ máy. Cẩm nang quản lý máy móc sản xuất đưa ra cách lập BOM, lịch bảo trì và mã lỗi. Hướng dẫn tổ chức trang sản phẩm kỹ thuật giúp công bố đúng model, tài liệu và tương thích.
Với các vật tư cùng silo, bài khóa thông số van bi inox cho thấy cách quản lý material và seat. bài lập datasheet van an toàn minh họa yêu cầu truy xuất serial cùng chứng chỉ.
Tư duy truy xuất theo lot phù hợp với hệ thống quản lý chất lượng của ISO 9001:2015. Với ribbon, bằng chứng đơn giản gồm phiếu nhập, lot, máy sử dụng và mẫu in. Khi có lỗi, bốn dữ liệu này giúp khoanh vùng nhanh.
Câu hỏi thường gặp
Một cuộn R3011 in được bao nhiêu thẻ?
Định mức là 200 mặt màu YMCKO. Nếu thẻ chỉ in màu một mặt, con số lý thuyết là 200 thẻ. In hai mặt màu còn khoảng 100 thẻ. Sản lượng đạt thực tế thấp hơn khi có thẻ test, kẹt hoặc lỗi.
R3011 có dùng được cho mọi máy Evolis không?
Không. Consumable phải nằm trong bảng tương thích của đúng model và phiên bản máy. Hãy kiểm nhãn máy, tài liệu nhà sản xuất cùng part number. Không suy đoán từ việc lõi cuộn nhìn giống nhau. Mỗi mã phải được duyệt trước khi nhập.
Có nên mua ribbon gần hết hạn với giá thấp?
Chỉ cân nhắc khi nhãn còn hạn, bao kín và kế hoạch dùng hết rõ ràng. Hãy tính sản lượng tháng cùng tồn hiện có. Vật tư lưu sai nhiệt ẩm có thể gây dính film, lệch màu và tăng thẻ hỏng.
Làm sao tính điểm đặt lại cho ribbon?
Lấy mức dùng trung bình ngày nhân lead time, rồi cộng tồn an toàn. Ví dụ, dùng 40 mặt mỗi ngày, lead time 10 ngày và dự phòng 200 mặt thì điểm đặt lại là 600. Với mực in Evolis R3011, hãy quản lý theo số mặt in thay vì chỉ đếm cuộn.
