Tính công suất bộ nguồn thủy lực và cách chọn bơm chuẩn

Tháng trước, một nhà máy ép mùn cưa tại Bình Dương gọi mình xuống sửa máy. Trạm ép của họ bị yếu áp sau hai giờ chạy liên tục. Nguyên nhân đến từ việc tính toán sai bộ nguồn thủy lực ban đầu. Nó dẫn đến động cơ quá tải và dầu sôi sùng sục. Trong quá trình làm kỹ sư bảo trì tại xưởng. Mình nhận thấy nhiều anh chị thường lúng túng trước các công thức tính toán. Mọi người cũng phân vân nên dùng loại máy bơm nào cho phù hợp. Bài viết này, Ndtex sẽ bóc tách các bước tính công suất động cơ. Mình cũng chia sẻ kinh nghiệm chọn thiết bị để máy bền hơn. Đồng thời, anh chị sẽ biết cách xử lý nhanh lỗi tụt áp.

Vai trò và cấu tạo của một trạm nguồn chuẩn

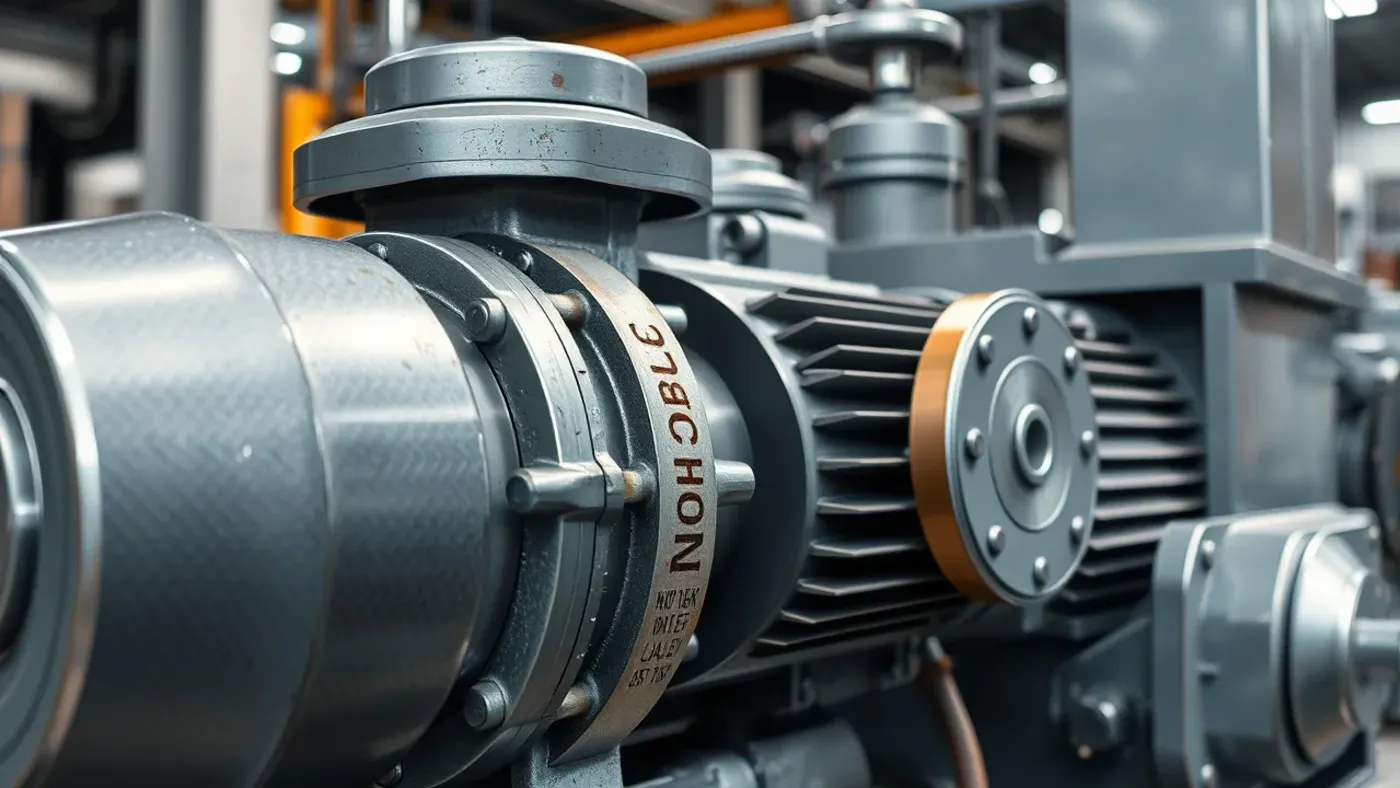

Trạm nguồn đóng vai trò như trái tim của toàn bộ dây chuyền sản xuất cơ khí. Nó hút dầu từ bồn chứa và nén lên áp suất cực cao. Sau đó, nó đẩy dòng chảy này đi đến các xilanh hoặc motor quay. Một cụm máy tiêu chuẩn được cấu thành từ ba khối linh kiện chính. Cụm động lực bao gồm motor điện kéo máy đẩy chất lỏng hoạt động. Cụm điều khiển chứa hệ thống chỉnh áp và khối van phân phối từ. Cuối cùng là cụm phụ trợ gồm thùng dầu, lọc hồi và bộ tản nhiệt. Nhiều xưởng đúc nhôm ở Cần Thơ từng tự ráp trạm nguồn nhưng bỏ qua màng lọc. Kết quả là mạt sắt từ các ống ren bị hút thẳng vào guồng quay. Nó làm xước đĩa phân phối chỉ sau một tháng vận hành. Khi thiết kế chuẩn, đường hút phải trang bị lọc lưới cỡ 100 micron. Còn đường hồi về bồn thì cần màng lọc tinh từ 10 đến 25 micron. Sự đồng bộ giữa các cụm linh kiện quyết định độ bền của toàn hệ thống. Hiểu rõ cấu tạo là bước đầu.

Công thức tính công suất bộ nguồn thủy lực

Khi khảo sát một xưởng dập vuốt inox ở Bắc Ninh tháng qua. Mình thấy họ dùng motor 5.5 kW nhưng áp thực tế chỉ đạt 120 bar. Lực ép không đủ do kỹ thuật viên chọn sai lưu lượng định mức. Công suất truyền động là yếu tố quyết định hệ thống chạy khỏe hay yếu. Để tính công suất, anh chị cần nắm rõ hai thông số đầu vào. Đó là áp suất làm việc và lưu lượng chất lỏng cần thiết. Công thức cơ bản nhất thường áp dụng hiện nay là P = (p × Q) / 600. Trong đó, p là áp suất được tính bằng đơn vị bar tiêu chuẩn. Thông số Q là lưu lượng dòng chảy tính bằng lít trên một phút. Con số 600 là hệ số quy đổi không đổi trong công thức. Nó giúp kết quả P ra đúng đơn vị kilowatt một cách nhanh chóng. Tuy nhiên, con số tính ra mới chỉ là công suất vận hành lý thuyết. Thực tế luôn có tổn thất ma sát trong ống dẫn. Bên cạnh đó là hiệu suất cơ khí hao hụt của máy bơm. Anh chị phải chia tiếp cho mức hiệu suất tổng của hệ truyền động. Mức này thường lấy từ 0.8 đến 0.85 để ra thông số động cơ điện. Ví dụ, hệ thống máy chấn cần áp 150 bar và lưu lượng 40 lít/phút. Theo công thức, P lý thuyết bằng 150 nhân 40 rồi chia cho 600. Kết quả phép tính cơ bản này là 10 kW. Chia cho hiệu suất 0.85, động cơ điện thực tế cần lắp là 11.7 kW. Anh chị nên chọn motor chuẩn 11 kW hoặc đẩy lên mức 15 kW. Ép chu kỳ dài thì động cơ lớn sẽ giúp máy chạy êm hơn. Không bao giờ chọn mức công suất bám quá sát tải trọng yêu cầu. Ngoài ra, việc xem thông số kỹ thuật là quy trình bắt buộc. Nhà cung cấp chuyên nghiệp thường trang bị website doanh nghiệp có catalog sản phẩm rõ ràng. Điều này giúp anh chị dễ dàng tải về bản PDF để tra cứu kích thước lắp đặt. Chọn sai công suất sẽ gây cháy.

Phân loại và cách chọn bơm phù hợp

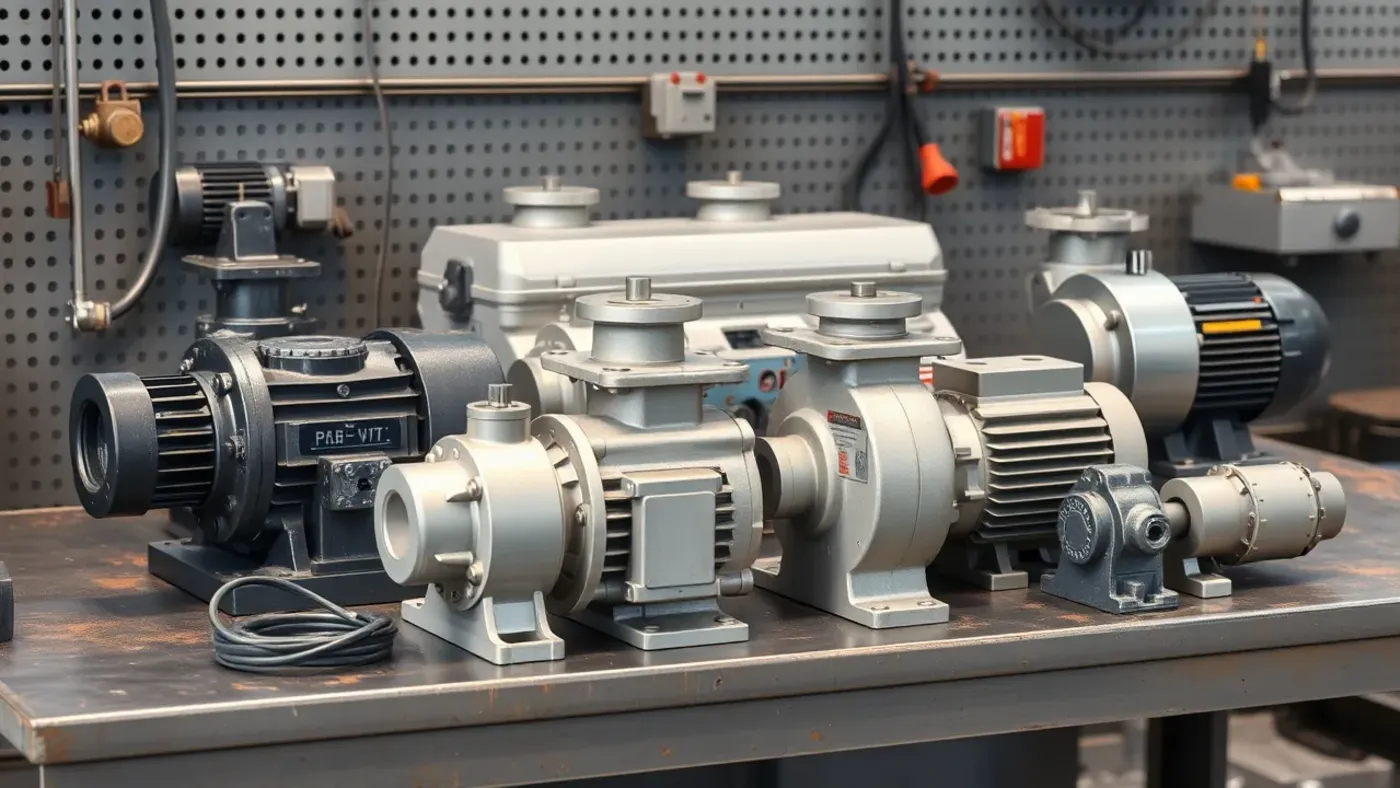

Tuần rồi, một xưởng đúc nhựa tại Hải Phòng hỏng thiết bị liên tục. Họ mắc lỗi dùng phiên bản cánh gạt cho mạch áp cao 250 bar. Mỗi loại máy sinh ra cho một dải áp lực và ứng dụng riêng biệt. Chúng ta không thể lắp lẫn lộn chỉ vì thấy giá bán rẻ hơn. Bơm bánh răng là loại rất phổ biến trên thị trường máy móc. Dòng này có cấu tạo đơn giản và khả năng chịu được cặn bẩn rất tốt. Nó làm việc tốt ở dải áp suất dưới 200 bar với giá thành rất dễ chịu. Điểm yếu của nó là lưu lượng cố định và tiếng ồn kêu khá to. Bơm cánh gạt lại nổi bật ở khả năng vận hành rất êm ái. Nó rất phù hợp cho máy công cụ gia công cơ khí chính xác. Áp lực tối đa của cụm cánh gạt thường bị giới hạn quanh mức 140 bar. Nếu chạy quá mức này, cánh gạt sẽ mòn vát và gãy vỡ bên trong guồng. Bơm piston là giải pháp tối thượng cho các trạm nguồn hạng nặng. Nó chịu áp lực lên đến 350 bar và dễ dàng điều chỉnh dòng chảy. Đổi lại, dòng máy này đắt tiền và đòi hỏi môi chất phải lọc rất sạch. Để hiểu thêm về chuẩn thử nghiệm, anh chị hãy tham khảo tiêu chuẩn ISO. Dưới đây là bảng so sánh giúp anh chị dễ dàng chọn lựa:

Loại bơm	Dải áp suất (bar)	Ưu điểm nổi bật	Ứng dụng phổ biến
Bơm bánh răng	150 – 200	Giá hợp lý, chịu bẩn tốt	Máy ép nhỏ, bàn nâng tay
Bơm cánh gạt	100 – 160	Chạy êm, lưu lượng đều	Máy tiện CNC, máy mài phẳng
Bơm piston	250 – 400	Áp cao, chỉnh lưu lượng	Máy ép cọc, cẩu trục lớn

Chọn bơm đúng quyết định độ bền.

Lưu ý thiết kế thùng chứa và làm mát

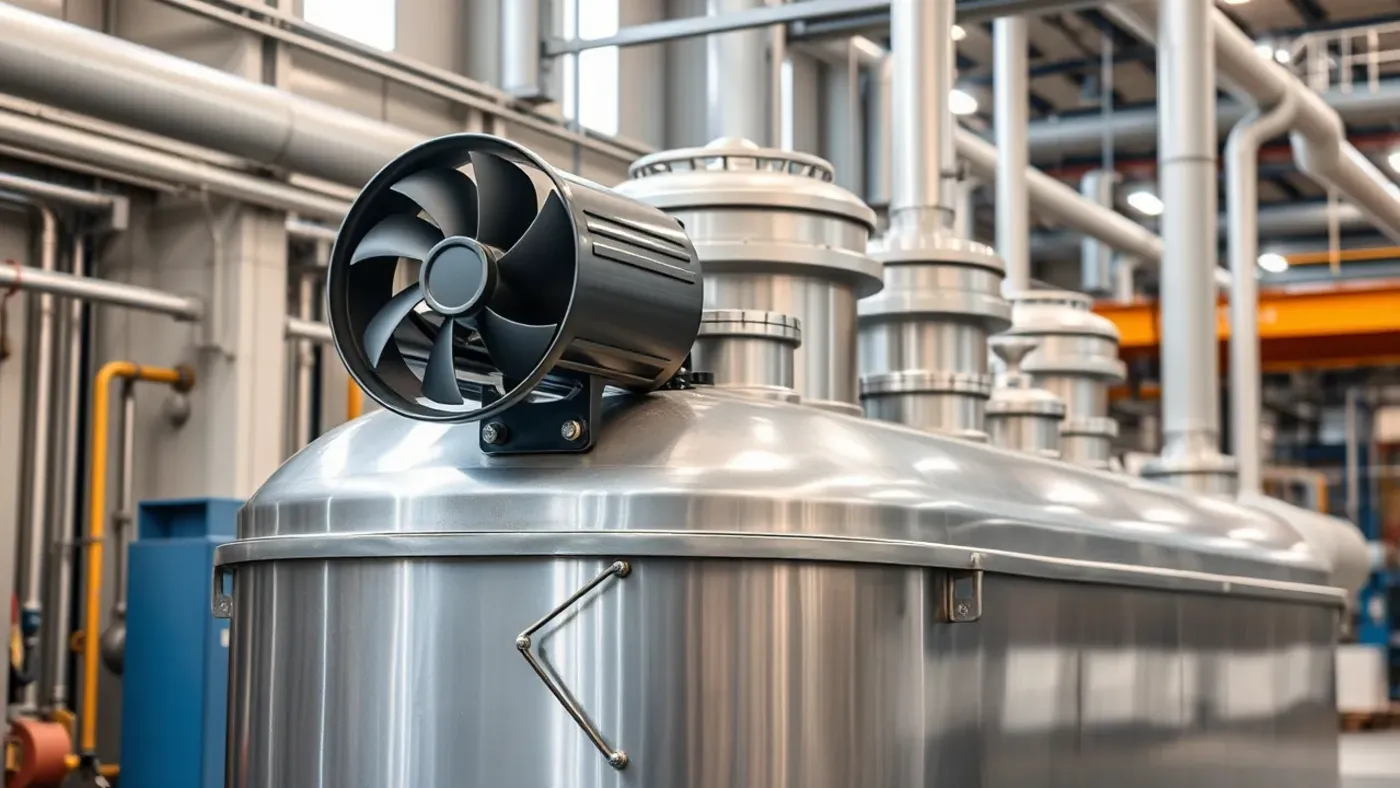

Anh chị có tin một xưởng cán tôn ở Đồng Nai phải dừng máy giữa ca làm? Lý do chỉ vì tiết kiệm tiền làm cái thùng chứa nhỏ đi một nửa. Thùng dầu chứa nhớt và còn gánh nhiệm vụ tản nhiệt. Nó giúp tách bọt khí trôi nổi và lắng cặn bẩn xuống mặt đáy. Thể tích thùng phải lớn gấp 3 đến 5 lần lưu lượng tuần hoàn mỗi phút. Nghĩa là lưu lượng 50 lít/phút thì bồn chứa phải từ 150 lít trở lên. Nếu làm thùng quá bé, chất lỏng sẽ tuần hoàn rất nhanh. Bọt khí chưa kịp tan đã bị hút lại vào guồng gây ra hiện tượng xâm thực. Hiện tượng này phá vỡ ruột máy và tạo ra tiếng ồn như búa gõ. Bên trong thùng phải có các vách ngăn bằng thép tấm chắn ngang. Vách ngăn tách đường hút và đường xả nhớt ra càng xa càng tốt. Nó giúp cặn bẩn lắng xuống đáy và làm giảm nhiệt lượng dung dịch. Với máy ép chạy liên tục, nhiệt lượng sinh ra do ma sát rất lớn. Lúc này, bộ làm mát là linh kiện sống còn bảo vệ toàn bộ cỗ máy. Anh chị có thể dùng hệ thống tản nhiệt gió đối lưu cho các trạm nhỏ. Các trạm công suất lớn thì bắt buộc dùng hệ thống sinh hàn bằng nước. Nhiệt độ môi chất tối ưu chỉ nên duy trì từ mức 45 đến 55 độ C. Quá 60 độ, các bộ gioăng phớt bắt đầu chai cứng và mất khả năng làm kín. Dung dịch loãng ra làm mất áp suất toàn bộ cụm truyền động. Đầu tư làm mát luôn sinh lời.

Phân biệt cụm nguồn hai chiều và một chiều

Đến thăm một bãi phế liệu tại Hưng Yên vào tháng trước. Mình thấy anh thợ loay hoay chế bộ điều khiển cho cái xilanh kẹp. Anh dùng mạch một chiều nên cần cẩu lùi về quá chậm chạp. Thực chất, các trạm cung cấp lực đẩy phân làm hai loại chính cơ bản. Trạm một chiều chỉ cấp chất lỏng có áp để đẩy piston đi ra ngoài. Quá trình lùi về phụ thuộc hoàn toàn vào lực nén của cụm lò xo. Nó cũng có thể thụt về nhờ trọng lượng tải trọng đè ép xuống. Anh chị hay gặp thiết kế này ở bàn cắt kéo hoặc xe nâng tay. Ngược lại, thiết kế hai chiều được tích hợp thêm cụm van đảo chiều. Nó bơm dung dịch có áp lực để đẩy quá trình đi ra và đi về. Mạch này dùng khi cơ cấu cần kiểm soát lực ở cả hai chiều chuyển động. Anh chị có thể tham khảo trực tiếp các mẫu lắp sẵn gọn nhẹ. Ví dụ như bộ nguồn thủy lực 2 chiều đang được nhà cung cấp đăng tải trên Ndtex. Sự khác biệt lớn nhất nằm ở giá cả và mức độ phức tạp mạch điện. Cụm một chiều giá rẻ, ít van vóc nên thường đỡ bị hỏng vặt. Mạch hai chiều đắt hơn nhưng cho tốc độ thu xilanh rất ổn định. Dùng sai loại sẽ hỏng tải.

Sự cố nóng dầu và tụt áp thường gặp

Một anh thợ ở xưởng cơ khí Long An từng gọi mình lúc rạng sáng. Máy chấn tôn của anh đột nhiên mất áp và đạp cóc không xuống được. Tụt áp và nóng dầu là hai căn bệnh kinh điển nhất của các hệ truyền động. Chúng là vấn đề phổ biến của thiết bị thủy lực khí nén trong nhà máy. Hiện tượng tụt áp đa phần xuất phát từ cụm van an toàn bị kẹt cặn bẩn. Lỗi này khiến môi chất xả thẳng về bồn chứa thay vì đi ra xilanh. Đôi khi, gioăng phớt rách cũng làm chất lỏng luồn từ khoang áp cao sang áp thấp. Để bắt bệnh, mình thường cắm đồng hồ đo thẳng vào đầu xả máy bơm. Nếu đồng hồ lên đủ áp, chứng tỏ guồng quay bên trong vẫn còn tốt. Lúc này, nguyên nhân gây hỏng hóc chắc chắn nằm ở van hoặc bộ xilanh. Nếu áp lực lẹt đẹt dưới 50 bar, thủ phạm thường là đĩa phân phối đã mòn. Lọc hút bị nghẹt cứng cặn bẩn cũng gây ra tình trạng mất áp tương tự. Với lỗi phát sinh nhiệt nhanh, anh chị hãy kiểm tra ngay lượng nước làm mát. Quạt tản nhiệt bị bụi bám kín cũng làm nhiệt độ dung dịch tăng vọt. Mình luôn khuyên mọi người thay nhớt định kỳ sau sáu tháng sử dụng liên tục. Đồng thời, anh chị phải vệ sinh nắp rót và bộ lọc hút hàng tháng. Sạch sẽ là tiêu chuẩn sống.

Hướng dẫn nghiệm thu chạy thử thiết bị tại xưởng

Trong một dự án bàn giao dây chuyền dập phôi ở Bình Dương năm ngoái. Nhóm mình đã phải lập bảng danh sách kiểm tra rất khắt khe. Bước nghiệm thu chạy thử là chốt chặn cuối cùng trước khi đưa vào sản xuất. Đầu tiên, anh chị cần đổ môi chất đúng thông số độ nhớt tiêu chuẩn. Mọi người thường dùng nhớt 46 hoặc 68 cho các khu vực có khí hậu nóng. không bật công tắc khởi động khi bồn chứa vẫn còn cạn khô. Quá trình chạy khan sẽ làm cháy xước phớt chắn dầu ngay lập tức. Khi đóng điện nhấp nhả, hãy quan sát chiều quay của hệ thống quạt tản nhiệt. Chiều quay phải đúng với hình mũi tên được sơn sẵn trên vỏ động cơ. Quay ngược chiều thì cụm guồng bên trong không hút được chất lỏng đi lên. Sau khi thiết bị chạy ổn định, nhân viên kỹ thuật bắt đầu xả bọt khí. Họ nới lỏng ốc ở các đỉnh xilanh và đường ống cao nhất để xả e. Bọt khí kẹt lại sẽ hấp thụ lực ép và gây giật cục cho ty đẩy. Bước tiếp theo là tiến hành chỉnh van áp lực hệ thống lên mức yêu cầu. Hãy vặn núm chỉnh từ mức không bar lên từ từ và quan sát mặt kim. Cho piston chạy hết quá trình và đụng cơ cấu chặn cơ khí cố định. Giữ tải như vậy trong năm phút xem đường ống dẫn có bị rò rỉ không. Chạy thử kỹ giúp máy bền.

Xem thêm trên sàn: van thủy lực gạt tay.

Hỏi kỹ sư bảo trì

Khi nào cần lắp van xả tải cho hệ thống?

Van xả tải rất cần thiết khi chu kỳ ép máy có thời gian chờ dài trên một phút. Lúc cơ cấu không chuyển động, van sẽ tự động mở. Lưu lượng nhớt xả thẳng về bồn chứa với mức áp suất bằng không. Chức năng này giúp máy giảm sinh nhiệt rõ.

Có nên tự hàn bồn chứa để giảm chi phí?

Anh chị hoàn toàn có thể tự hàn bồn thép tấm nếu xưởng có thợ tay nghề cứng. Tuy nhiên, người thiết kế phải tính toán thể tích đạt gấp ba lần lưu lượng bơm. Đặc biệt cần đánh sạch xỉ hàn và sơn chống rỉ bên trong. Xỉ hàn rơi vào mạch sẽ phá hỏng thiết bị.

Làm sao phát hiện gioăng phớt xilanh bị hỏng?

Dấu hiệu dễ thấy nhất là xilanh có hiện tượng tự tụt dốc khi đang giữ phôi kẹp. Khi sờ tay vào vỏ ngoài, anh chị sẽ thấy vị trí pit-tông đang rất nóng. Nguyên nhân do ma sát của chất lỏng đi xuyên qua khe hẹp. Cần tháo nắp bảo dưỡng ngay để tránh xước ty kéo.
